Koordinatensystem in Zeno Connect einstellen
Damit Positionsdaten korrekt in der gewünschten Landes- oder Projektkoordinatenreferenz angezeigt werden, muss in Zeno Connect ein passendes Koordinatensystem definiert werden. Diese Einstellung sorgt dafür, dass die GNSS-Position der Leica Antenne richtig interpretiert und in Anwendungen wie Mergin Maps, QField oder Field Maps präzise dargestellt wird. In diesem Artikel wird beschrieben, wie man in Zeno Connect ein Koordinatensystem auswählt und konfiguriert.
Für eine exakte Darstellung der Position in Österreich werden in Zeno Connect zwei zusätzliche Dateien benötigt:
- Geoid-Datei (Grid.gem) – sorgt für die korrekte Höhenbestimmung über dem Meeresspiegel.
- LSKS-Datei (LSKS.csc) – führt die Lagetransformation vom globalen Referenzsystem (ETRS89) in das österreichische Landeskoordinatensystem (MGI / GK) durch.
Beide Dateien müssen in Zeno Connect geladen werden, damit Höhe und Lage präzise im gewählten Landeskoordinatensystem angezeigt werden.
Hier findest du die Dateien zum runterladen:
Speichere beide Dateien am Tablet ab, damit sie später bei der Konfiguration verwendet werden können.

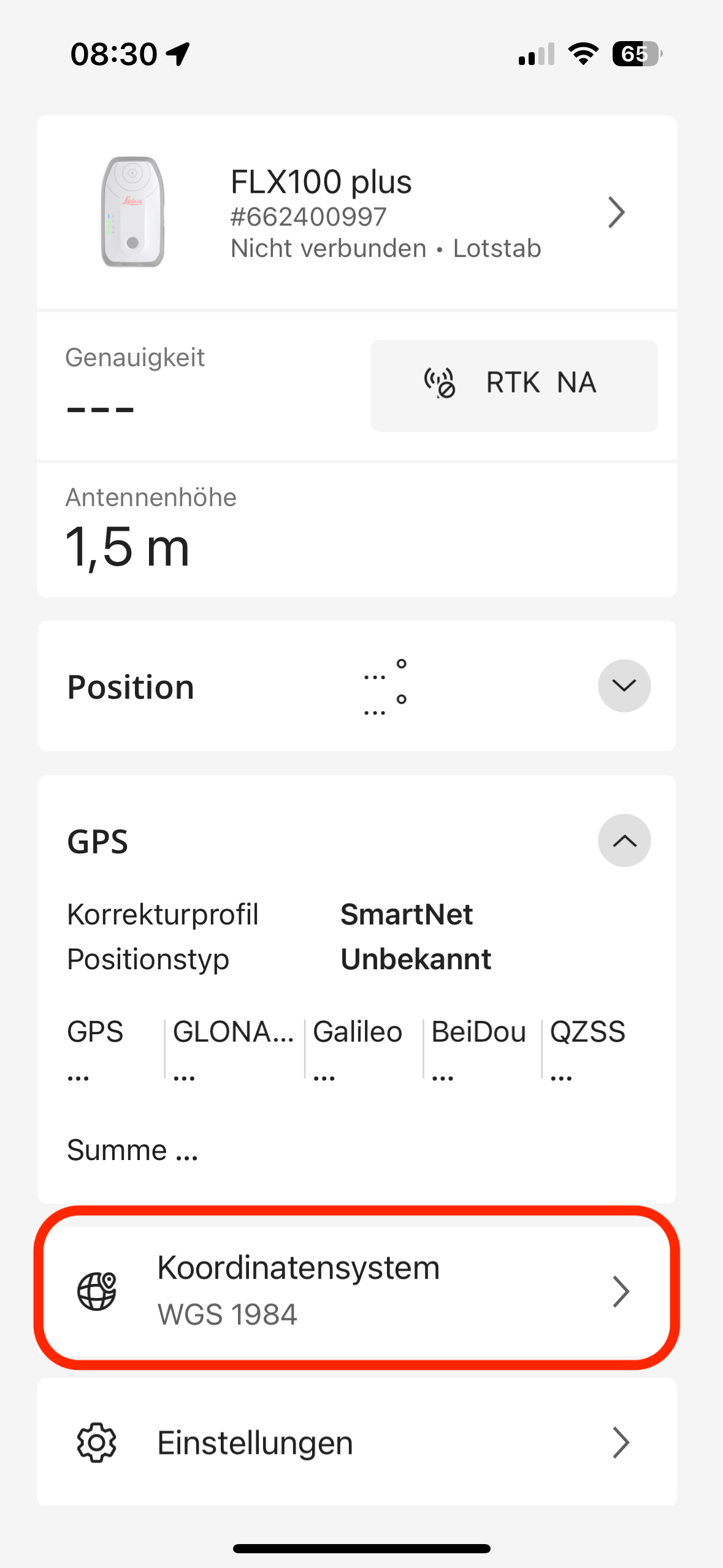

Wähle in Zeno Connect den Menüpunkt "Koordinatensystem" |

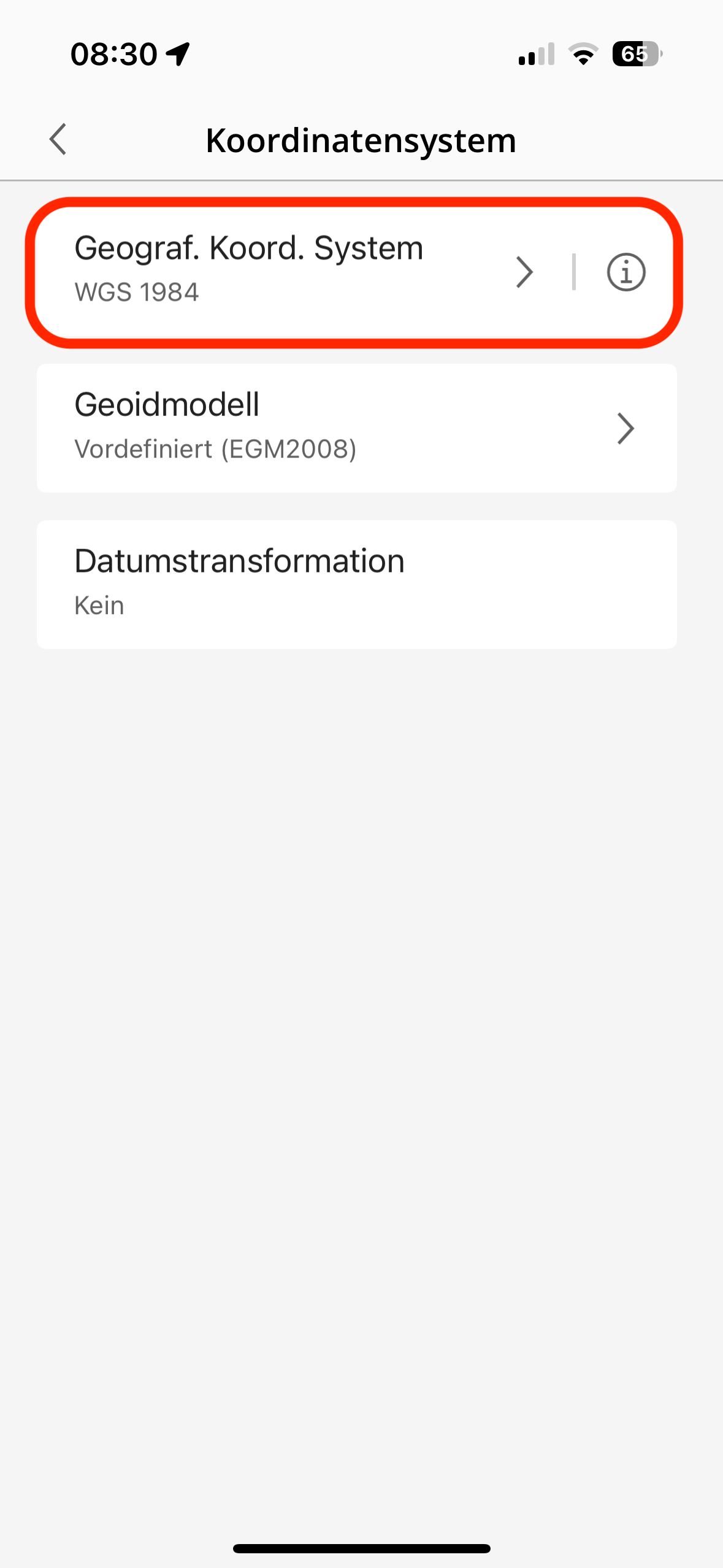

Ein Koordinatensystem besteht aus dem Koord. System, einem Geoidfile zur korrekten Höhenberechnung und ein Datumstransformation für die richtige Lage. Wäre zuerst das Koord. System |
|

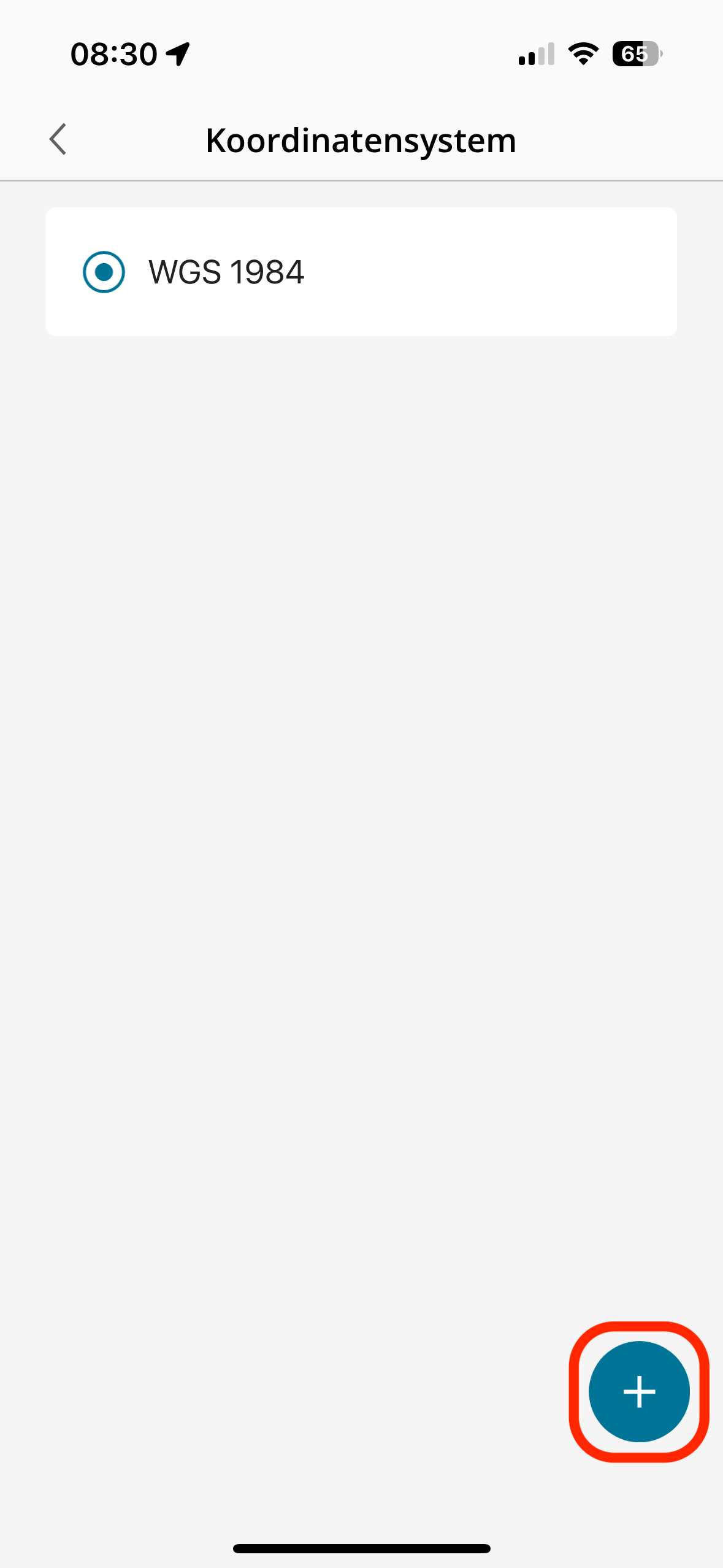

Hier kann mit + ein neues zu den Favoriten hinzugefügt werden. |

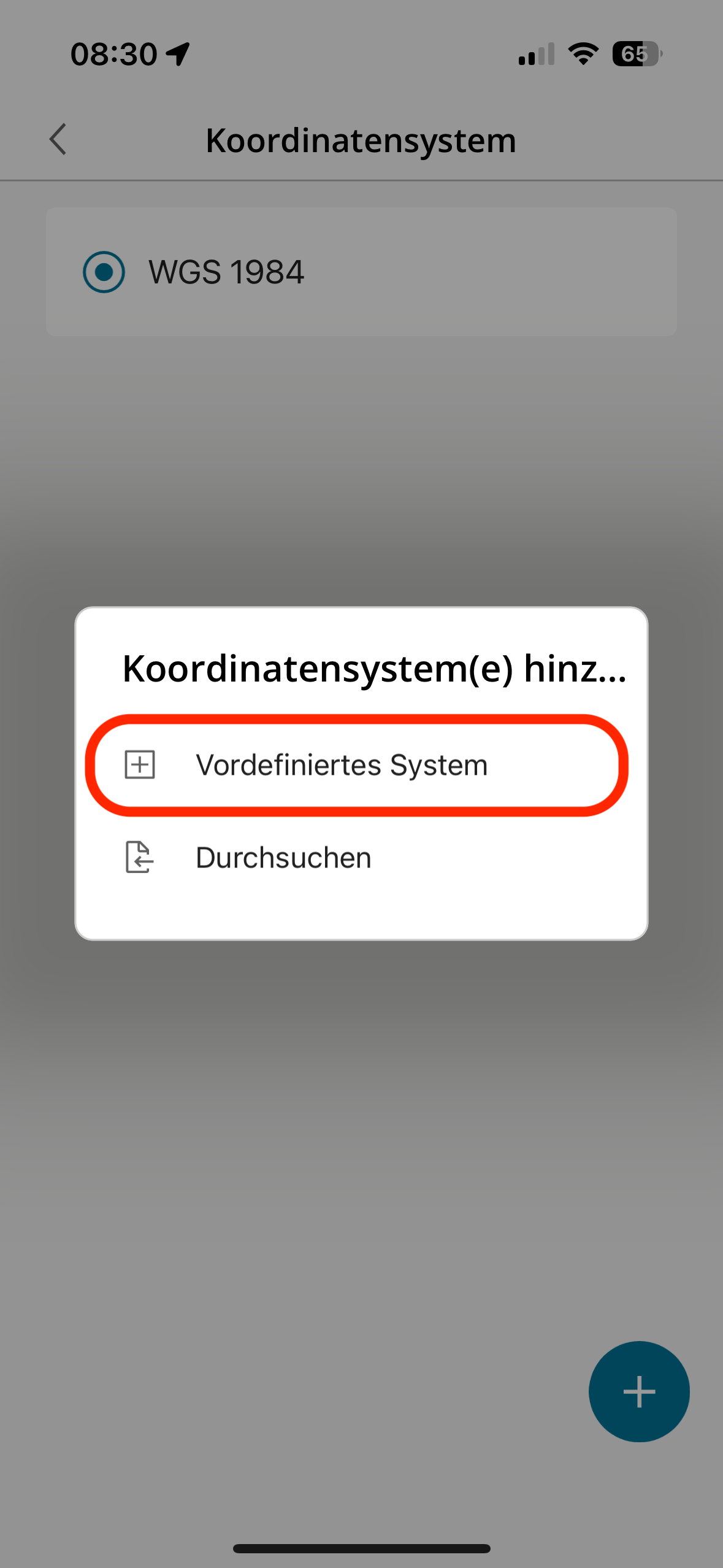

Wähle "Vordefiniertes System" |

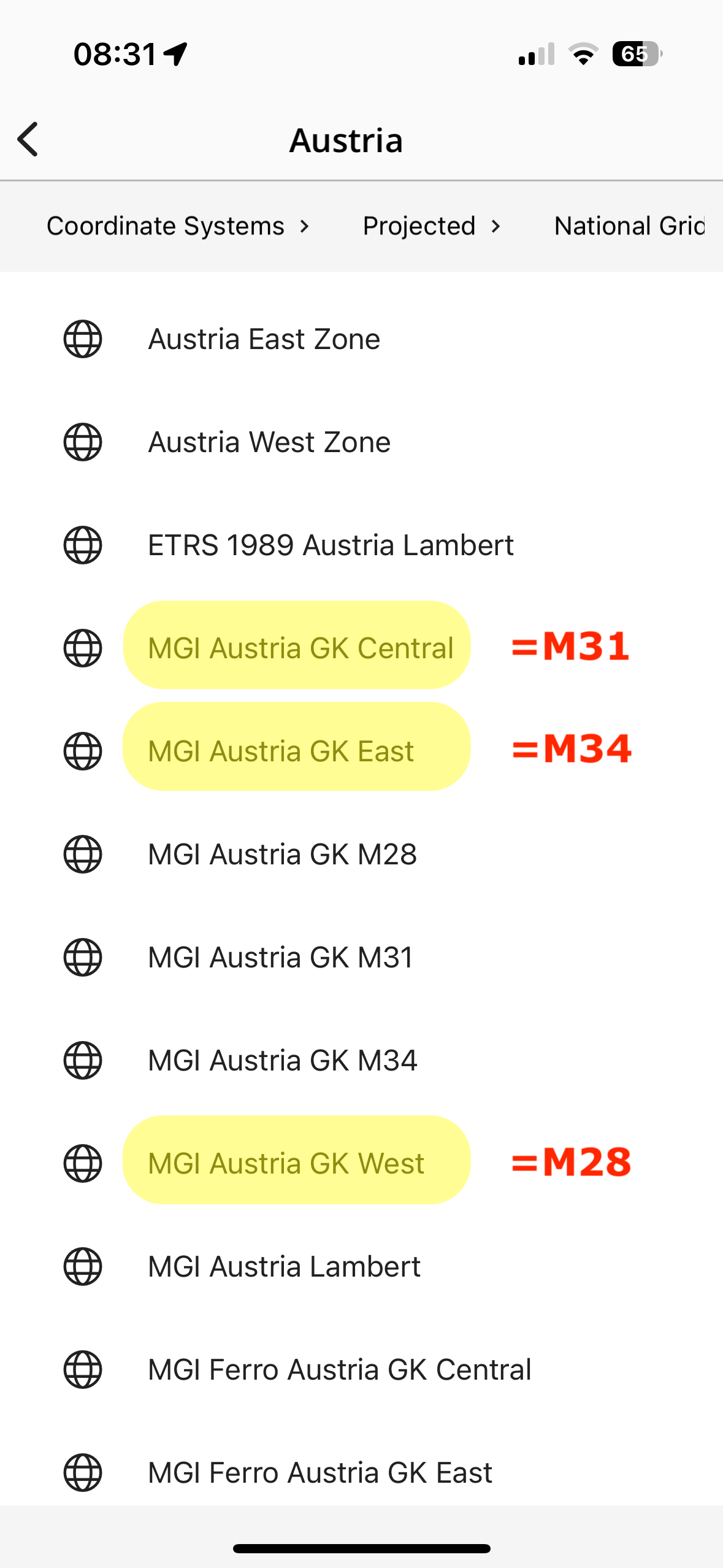

Für die Arbeit in Österreich muss in Zeno Connect eines der drei MGI / Gauss-Krüger-Koordinatensysteme gewählt werden. Je nach Lage des Projekts wird die passende Zone ausgewählt:
|

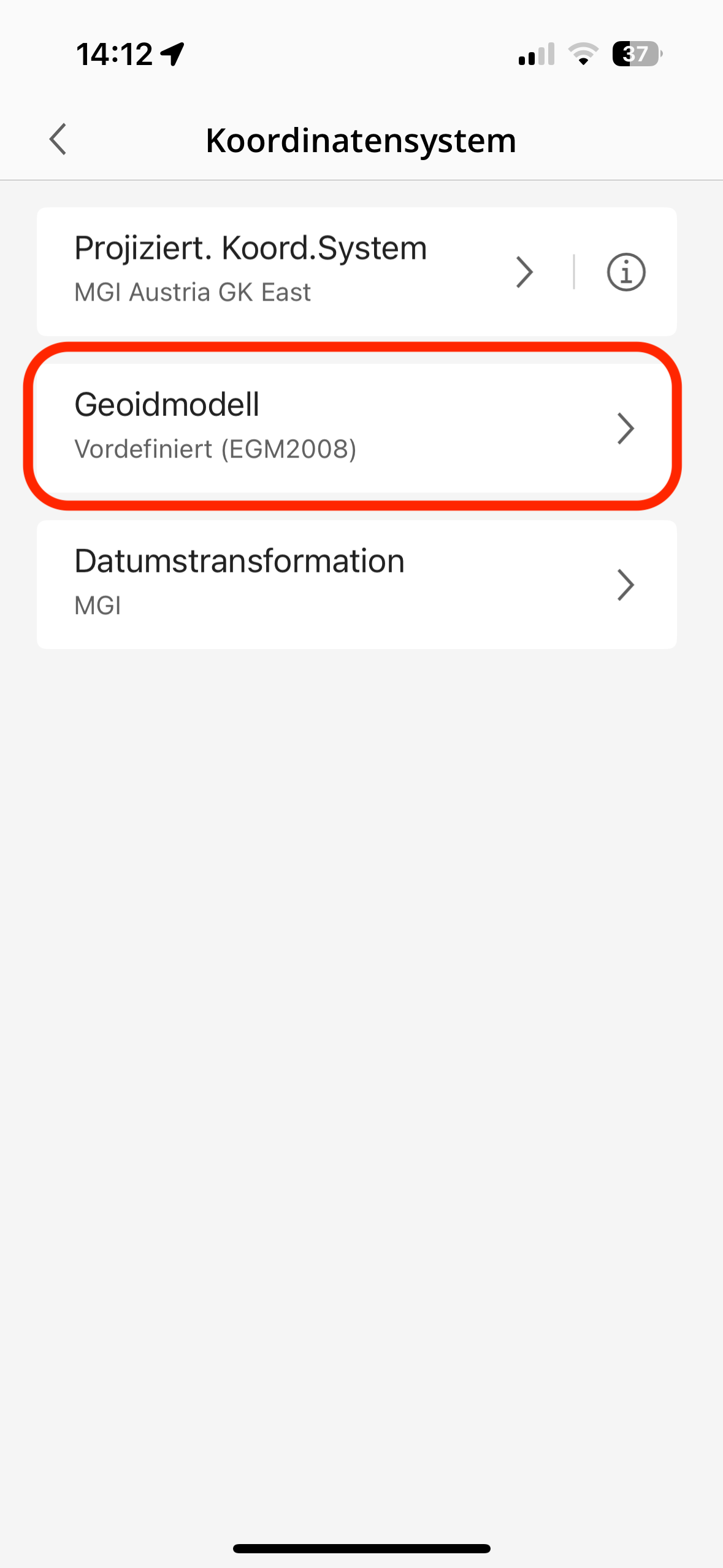

Als nächstes muss das richtige Geoidfile eingestellt werden, damit die Höhentransformation korrekt ist |

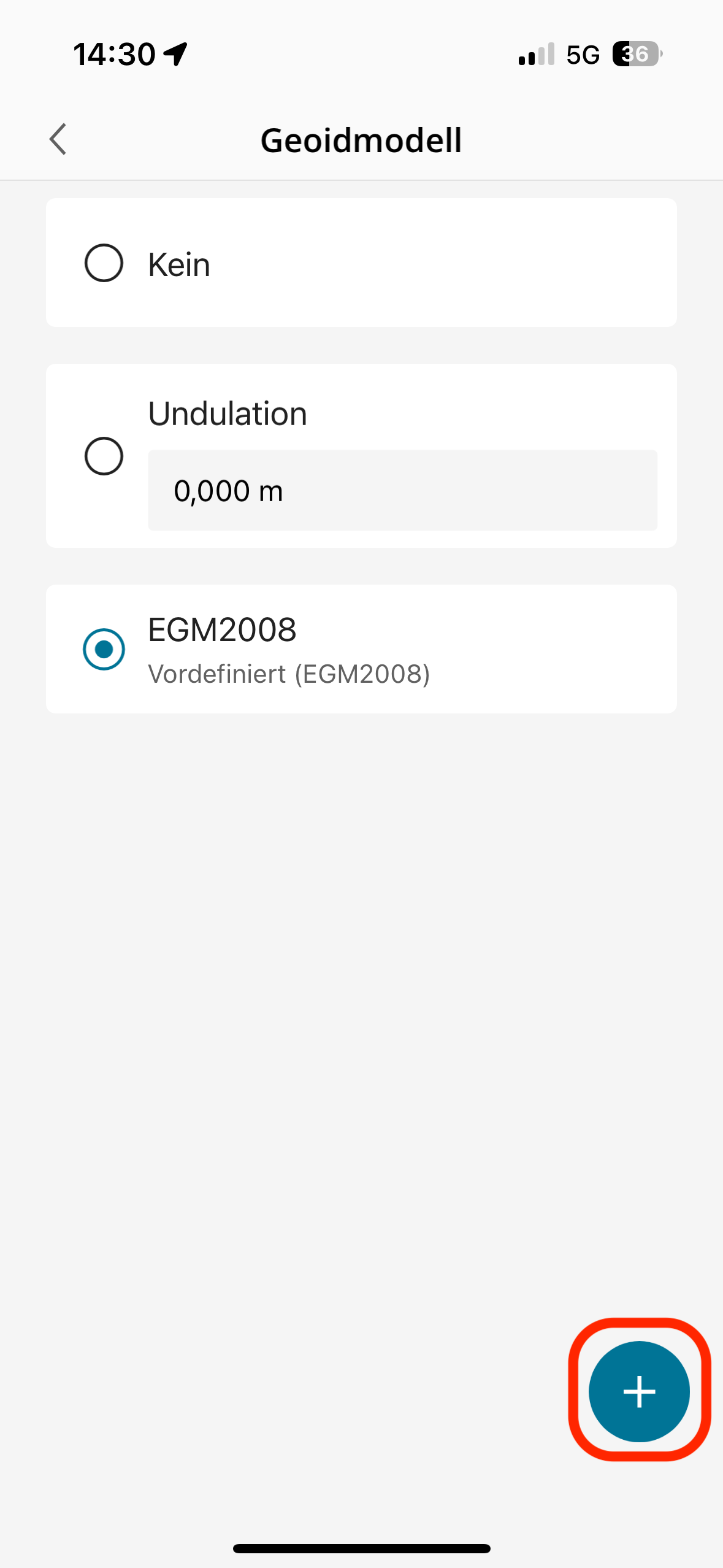

Mit + kannst du das zuvor heruntergeladen Geoid File aktivieren |

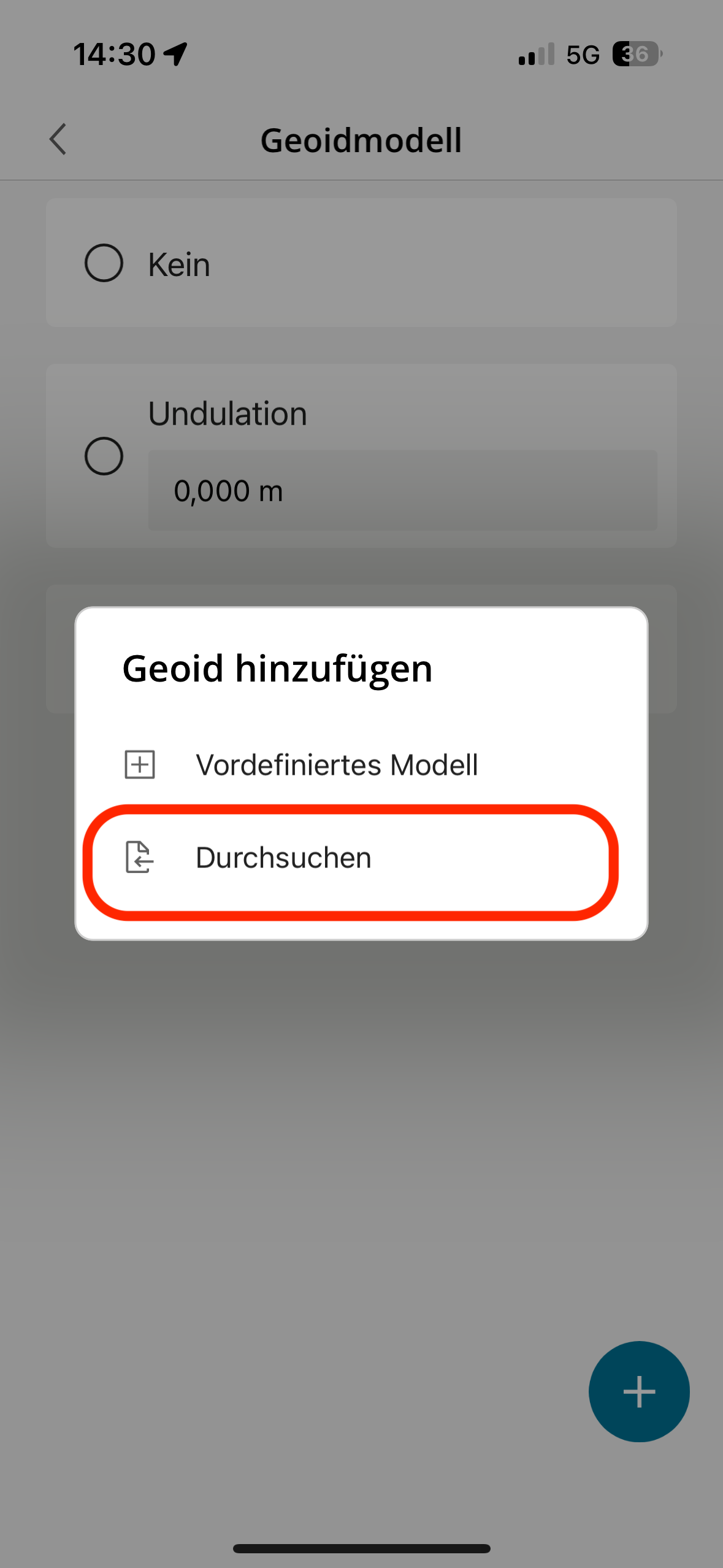

Mit "Durchsuchen" kommst du zum File Explorer. Wähle hier den Ordner wo du das Geoid File gespeichert hast und wähle es aus. |

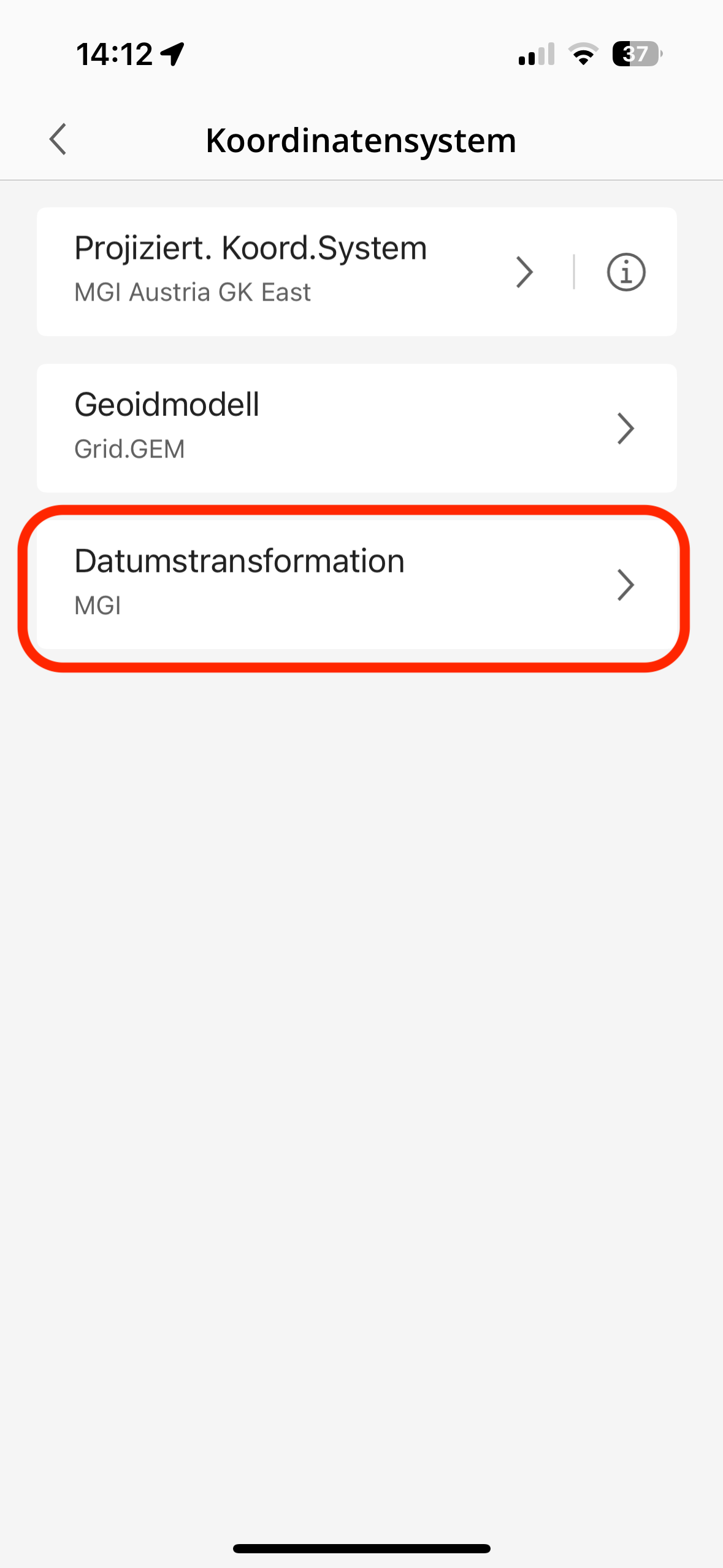

Als letzten Schritt musst du noch eine Transformation mit LSKS File erstellen. Wähle hierzu den Menüpunkt "Datumstransformation". |

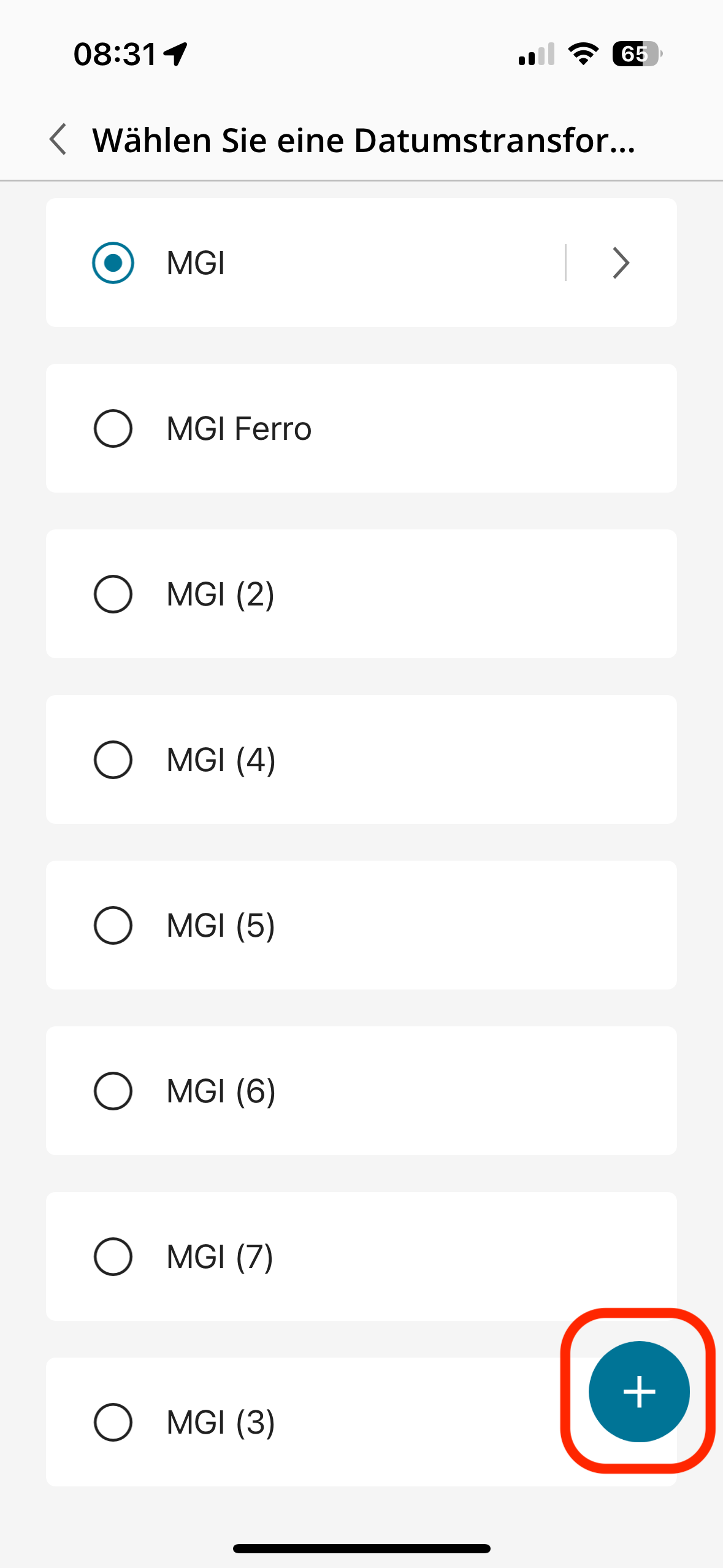

Danach wie beim Geoid File wieder + um ein neues zu erstellen. |

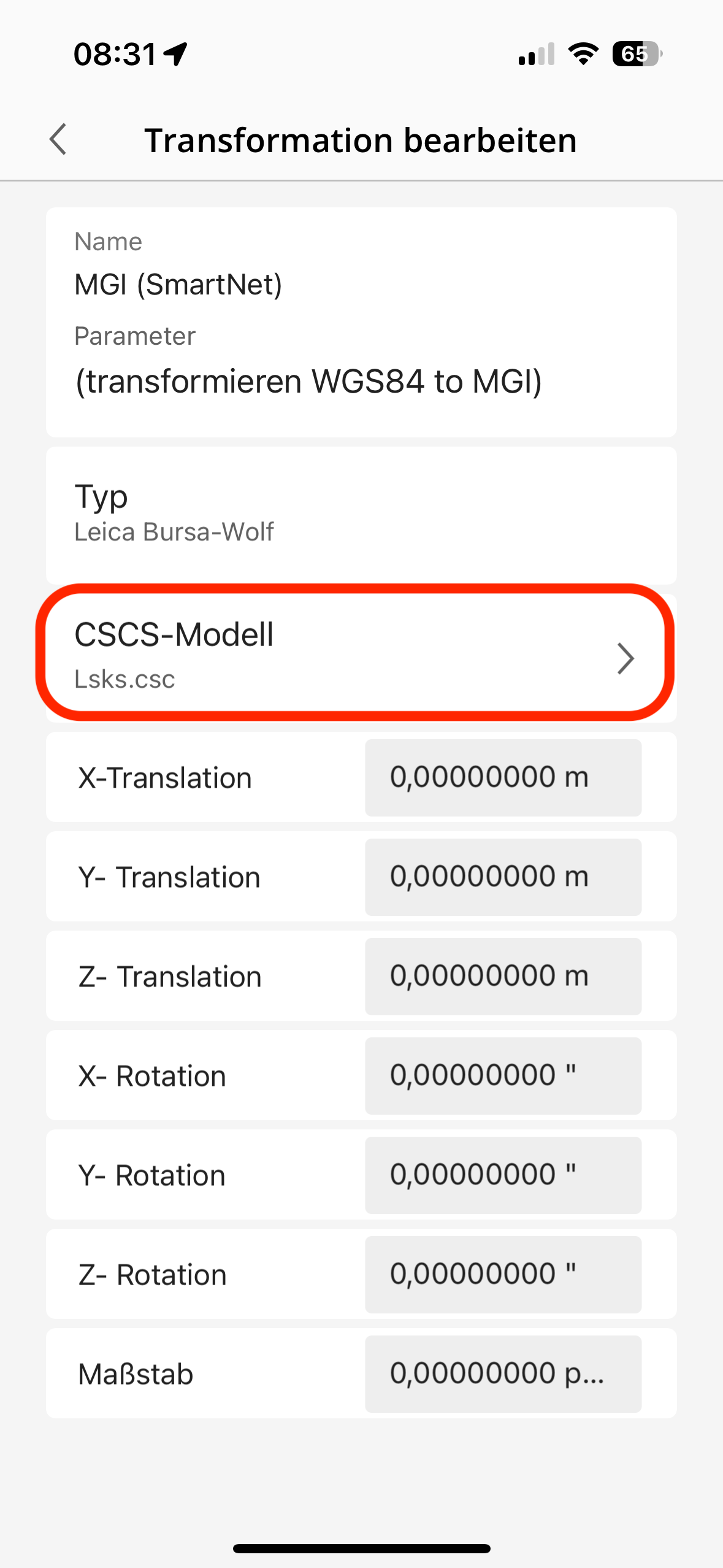

Benenne das neue Koord System, z.B.: MGI (SmartNet) und wähle den Menüpunkt CSCS-Modell |

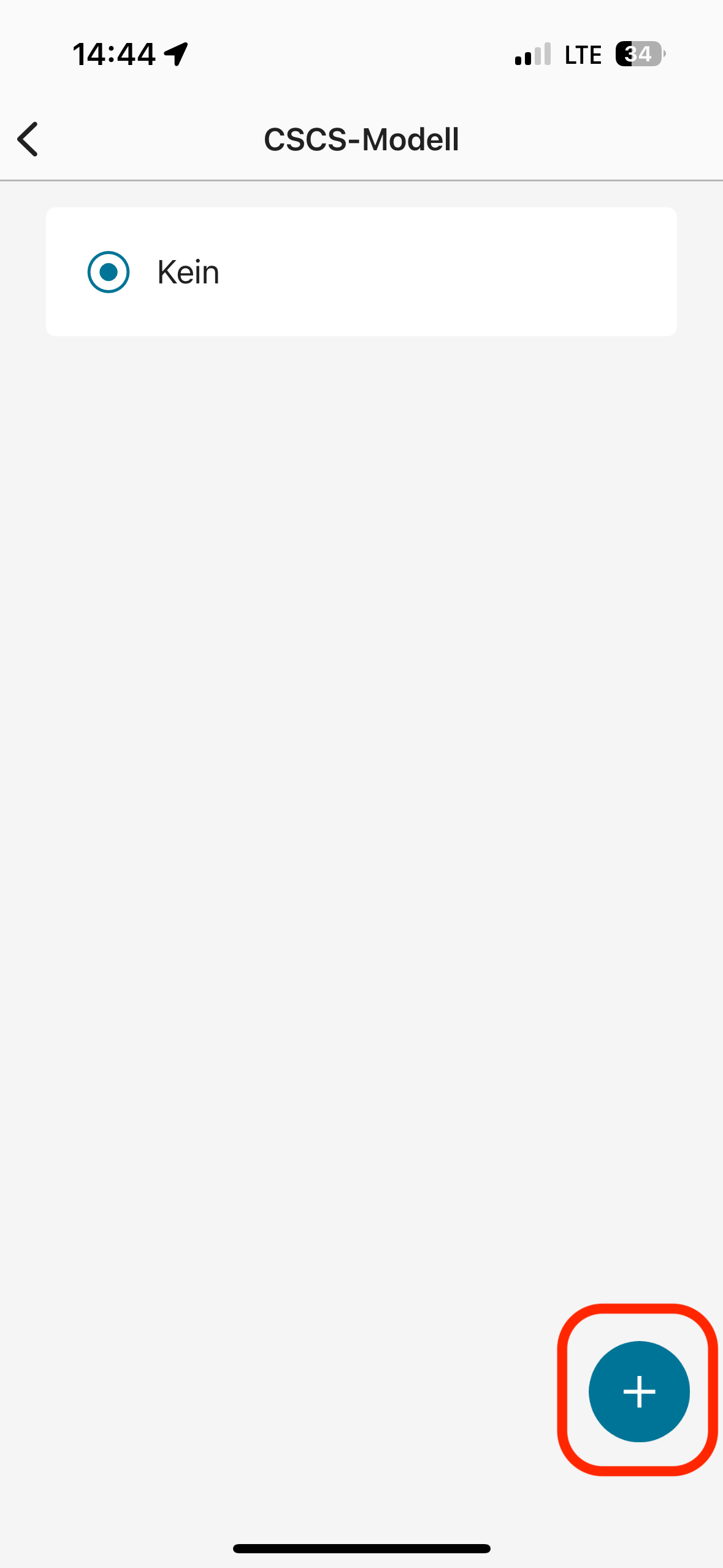

Mit + kann das zuvor heruntergeladen LSKS File importiert werden |

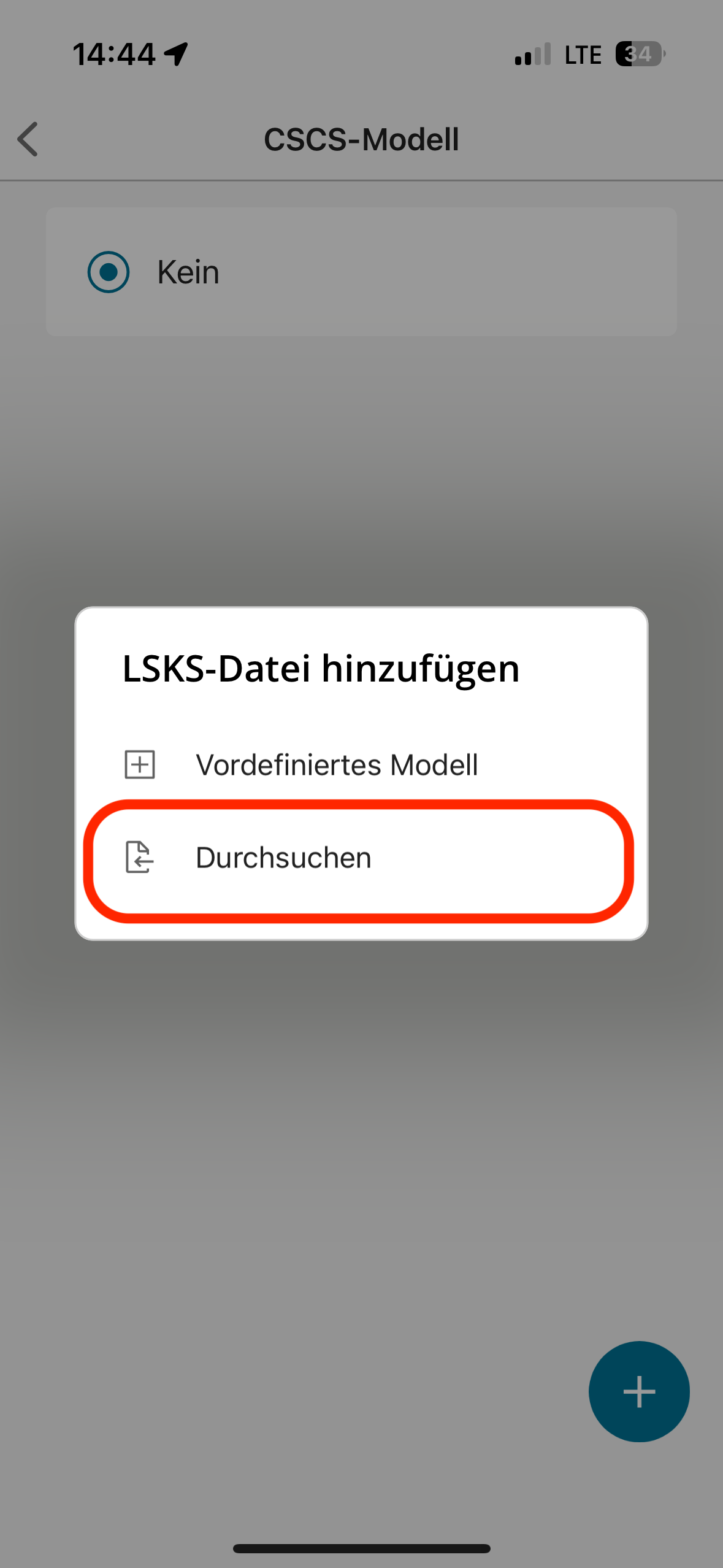

Gehe auf Durchsuchen, Navigiere zum gewünschten Ordner und wähle das LSKS.csc File aus |

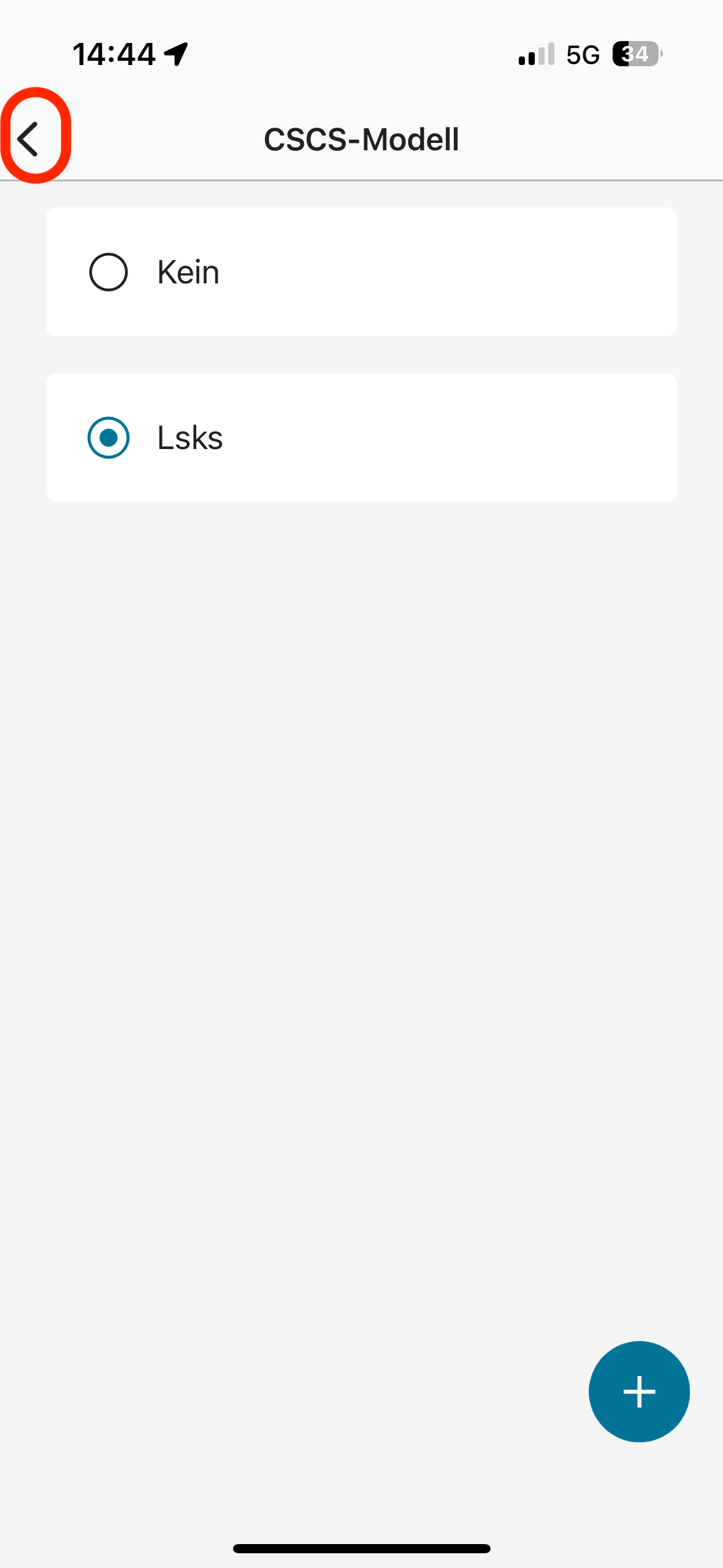

Stell sicher, dass es auch richtig ausgewählt ist und klick auf zurück um zum vorigen Bildschirm zu kommen. |

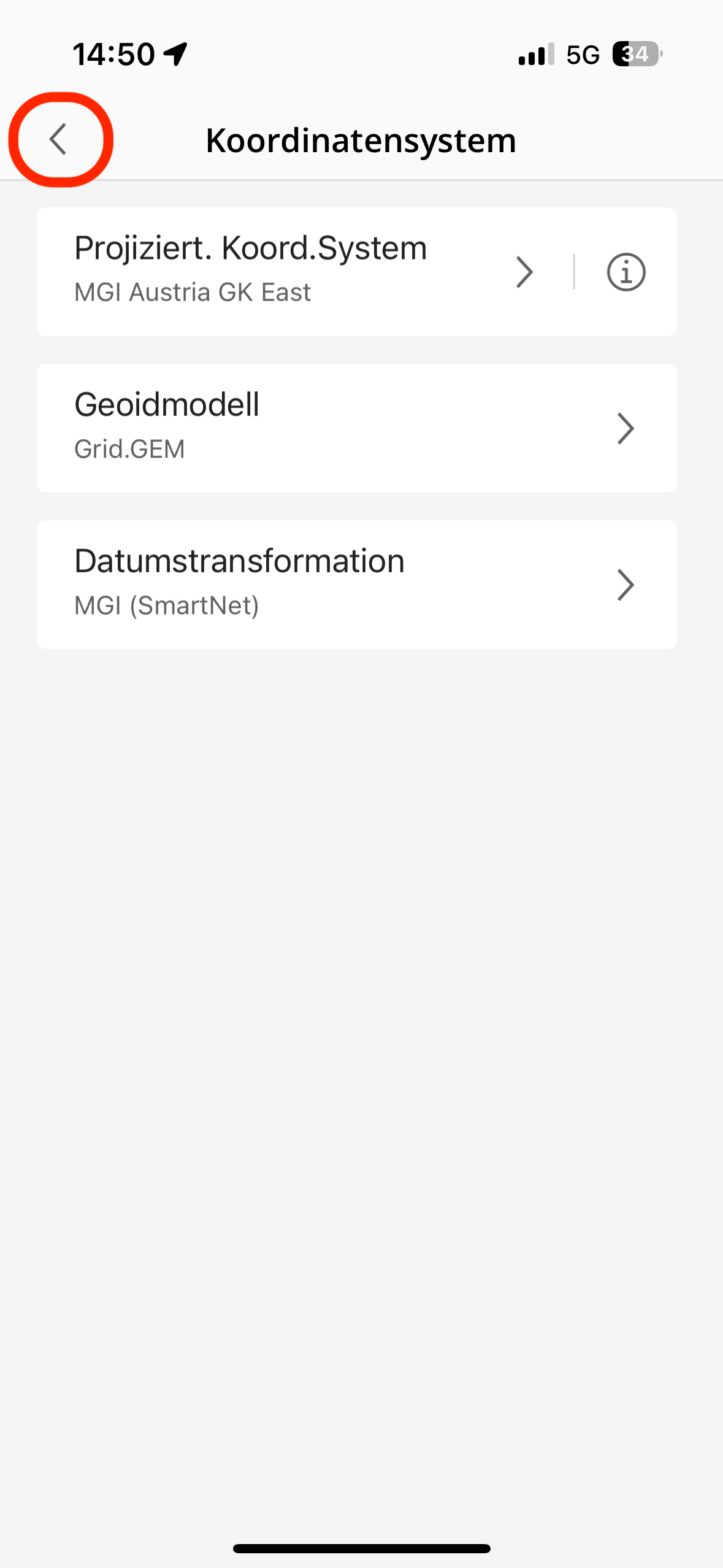

Du bist nun fertig mit der Konfiguration und kannst mit dem Pfeil links oben zum Hauptmenü zurück kehren |
