Punkte, Linien und Koordinaten abstecken

Mit der Absteckung finden Sie im Feld einen Punkt oder eine Linie wieder. Das Ziel kann ein Objekt im Projekt sein oder eine Koordinate, die Sie eingeben.

Ein Objekt aus dem Projekt abstecken

Tippen Sie das Objekt auf der Karte an und wählen Sie in der Vorschau die Absteckung. Bei Punkten führt die App zum Punkt, bei Linien zur Linie (siehe unten).

Koordinaten eingeben

Drei-Punkte-Menü (⋯) → „Koordinaten abstecken“. Die Eingabe erfolgt im Koordinatensystem des Projekts als „Rechtswert (X)“ und „Hochwert (Y)“, ein Komma als Dezimaltrennzeichen ist erlaubt. Mit „Absteckung starten“ öffnet sich das Abstecken-Panel.

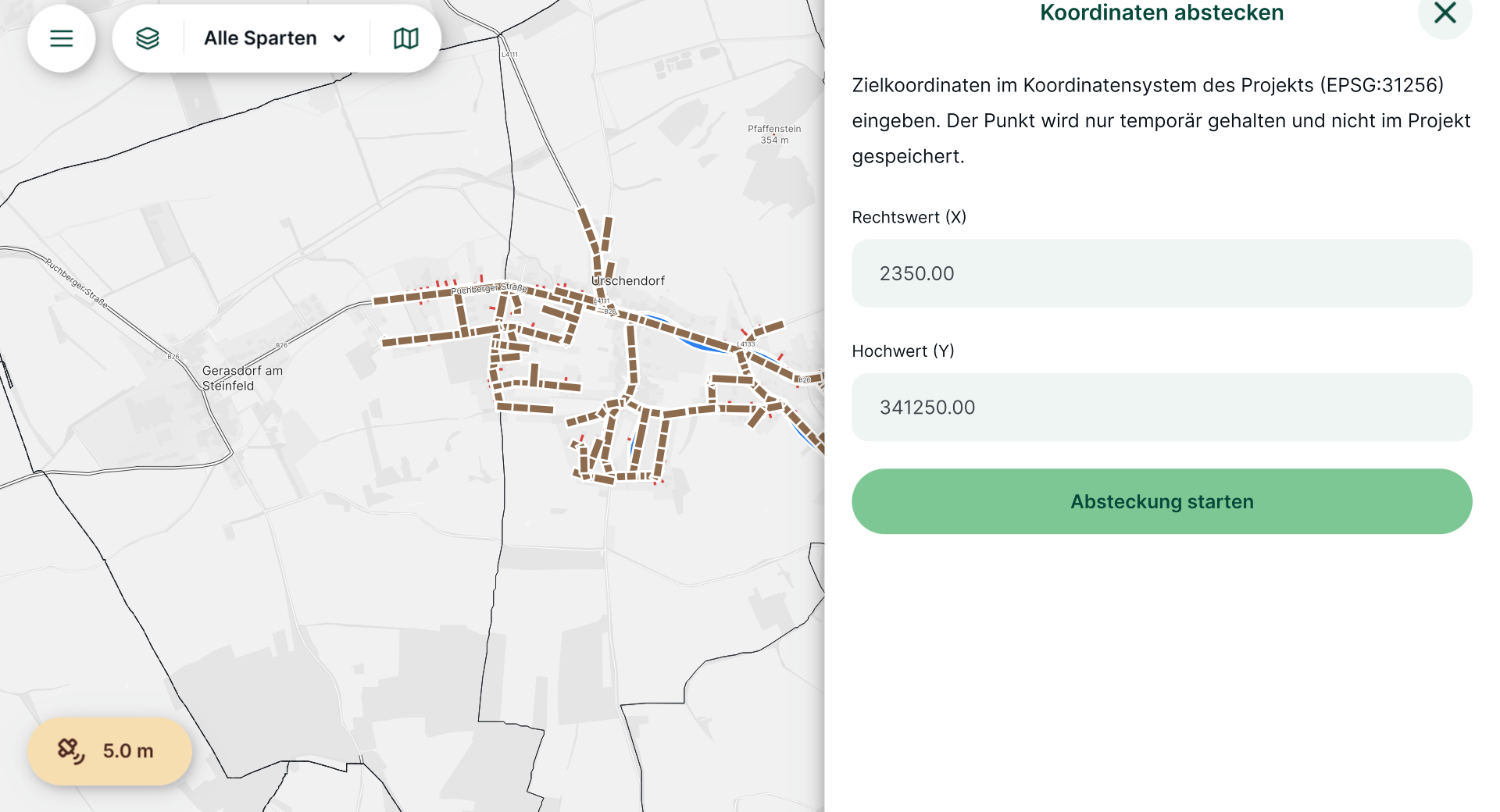

Koordinaten abstecken: Rechtswert und Hochwert im Projekt-Koordinatensystem

Zum Punkt navigieren

Das Panel zeigt das Ziel und die verbleibende Distanz. Unter 1 m wechselt die Anzeige in eine Nahbereichs-Ansicht: ein Kompass-Kreis mit dem Ziel in der Mitte und Ihrer Position, die Richtung und Abstand zeigt. Unter 10 cm färbt sich der Marker grün, Sie stehen am Zielpunkt.

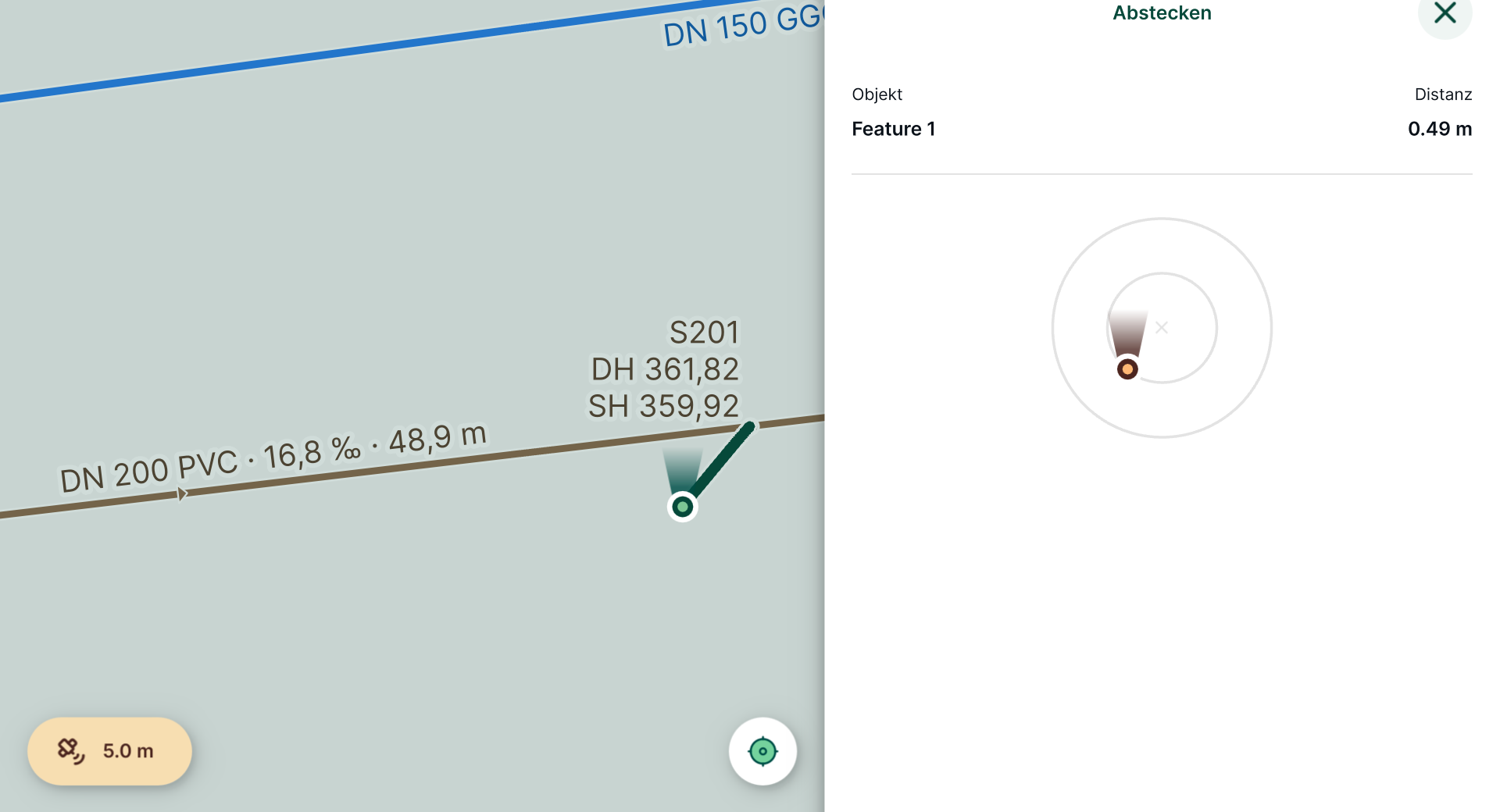

Nahbereich: noch 0,49 m bis zum Ziel

Linien abstecken

Bei einer Linie führt die App über zwei Werte: den Querabstand (links oder rechts der Linie) und die Station, gemessen vom Linienanfang. Im Nahbereich zeigt eine Achse mit Toleranzband, wie weit Sie noch queren müssen.

Abstecken mit Höhe (3D)

Hat das Ziel eine Höhe, zeigt das Panel zusätzlich die Soll-Höhe und den Unterschied zur aktuellen Position als „Abtrag“ oder „Auftrag“. Ohne RTK-Fix steht dabei „Kein RTK-Fix, nur grober Anhalt“.
